エンベデッド対策 平成２７年度春午前２

今日は移動の新幹線の中で午前問題にチャレンジしました。
結果はぎりぎり合格でした。計算問題をサボってるせいかもしれませんが、
いつもボーダーラインです。

再挑戦して間違えたとことを赤で塗ってます。濃ければ濃いほど苦手。

公式の問題と回答はここにあります。
IPAの公式過去問

ーーーーーーーーーーーーーーーーーーーーーーーーーーーーー
問０１　ウ
問０２　エ
問０３　ア
問０４　イア
※ミラーリングはRAID1
問０５　ウ
問０６　イ
問０７　ウエ
※優先度が高いタスクが実行可能状態だと実行状態にならないので、
　その前提でつじつまが合う回答を選択する。
問０８　ウエ
※ページ枠３のLRUの問題。黄色い箇所がページ読み込みなので7個。
①１　　　　１　　　３
②　２　２　　４　４
③　　３　３　　２　　１
問０９　エ
問１０　アイ
※優先度が違う２つのタスクの問題
A：■□■□■□■□■□　　２秒周期
B：□□□□□□□□□■　１０秒周期
※Aが動いていない5秒が答え
問１１　アイ
※サーバ実行を前提としたオブジェクト指向技術に基づいた
コンポーネントソフトウェアの仕様は、EJB（Enterprise Java Beans）
問１２　エ
問１３　エ
※ループフィルタの問題。おなじみなので覚える。
問１４　エウ
※NOR回路が先頭2ビットなので、先頭が４～Fの選択が正解。
問１５　ウイ
※５７．６[Kビット/秒]の通信速度を出すためのクロック周波数を求める。
分周器のクロックが不明なので、誤差が５％というところに着目して、
近くなりそうな回答を選択する。
問１６　イエ
※反転増幅器の電圧ゲインを求める問題。
フィードバック抵抗を入力抵抗で割る回答が正解。
問１７　アイ
※PPPは認証機能や圧縮機能を持った、2点間をつなぐ通信プロトコル。
問１８　イ
問１９　ア
問２０　ウ
※システム要件の評価タスクではシステム要件を満たすシステム方式設計が実現可能か。
問２１　イエ
※JTAGは外部からマイコン内蔵のデバッグ支援機能を操作してデバッグを行う。
問２２　エ
問２３　イ
問２４　ウ
問２５　ウ
※他社が特許を保持しているOSを改造せずに搭載する場合、複製権が必要になる
ーーーーーーーーーーーーーーーーーーーーーーーーーーーーー

エンベデッド対策 平成２８年度春午前２

空き時間を使って過去の午前問題にもチャレンジしました。
前回の回答をせずに連続で。解答は後追いでやります。今回はぎりぎり不合格でした。

再挑戦して間違えたとことを赤で塗ってます。濃ければ濃いほど苦手。

公式の問題と回答はここにあります。
IPAの公式過去問

ーーーーーーーーーーーーーーーーーーーーーーーーーーーーー
問０１　ウイ
※マルチプロセッサシステムにおいて、キャッシュメモリの内容を正しく保つために
共有する主記憶の内容が変化したかどうかを監視する機能を、バススヌーブと言う。
問０２　ウイ
※もともとの主記憶だけの場合のアクセス時間が３００だとすると、キャッシュのアクセス時間は１０。ヒット率が９５％だから、
（１０×０．９５）＋（３００×０．０５）＝９．５＋１５＝２４．５
これがもともとの３００に対してどれくらいかと考えると０．０８くらいなのでそれが正解。
問０３　イ
問０４　ア
問０５　アエ
※パラレル転送方式では転送クロックを高速化すると信号到達タイミングの整合をとるのが難しくなる。
問０６　エア
※この問題はちょっと理屈が難しいのであきらめて、３０００を覚えておく。
問０７　ア
※リアルタイムシステムでアプリからの要求によって入出力を行うデバイスドライバが要求完了を伝える方法はイベントフラグを使った通知方法。
問０８　ウ
※ページサイズを半分にするとページ内の無駄な空き容量が減少するので主記憶不足が緩和される
問０９　イ
問１０　エウ
※以下のように考えるとAの終了後３５秒後が正解。
A■■
B　　■■　　　　　　　　　　　　■■
C　　　　■■　　　　　　■■■■
D　　　　　　■■　　■■
E　　　　　　　　■■
※Aの終了後から数えるように気をつける
問１１　イ
問１２　イア
※PMW制御はスイッチングノイズを発生させることがある。
問１３　エ
問１４　エイ
※NANDの結果を整理して、回路に当てはめれば答えがわかる
問１５　ア
※これはアを覚えるしかない。
問１６　ア
問１７　ウエ
※チェックサムのフィールドはTCPヘッダとUDPヘッダの両方にある。
問１８　ウ
問１９　ウ
問２０　イ
問２１　アイ
※組み込みシステムのハードとソフトのコデザインとは、シミュレーションを使いながらハードとソフトの試験を並行して行うこと。
問２２　イア
※Observerはあるオブジェクトの状態が変化した時にそれに依存するすべてのオブジェクトに自動的に通知する。
問２３　ウ
問２４　エウ
※スタックフレームのサイズを計算する際には各関数の呼び出しツリーのサイズも考慮する必要がある。
問２５　イ
※特許のサブライセンス契約は特許の実施権の許諾を受けた者がさらに第三者に当該特許の実施権を与える事
ーーーーーーーーーーーーーーーーーーーーーーーーーーーーー

エンベデッド対策 平成２９年度春午前２

空き時間を使って過去の午前問題にもチャレンジしました。
午前問題は直前にひたすらやってクリアしようと思っていましたが、
現時点でどんなもんなのかを知りたく。
結果はぎりぎり合格でしたが、間違ったところは勉強しておこうと思います。
(過去問９割できるようにならないと当日受からないと思ってる)

再挑戦して間違えたとことを赤で塗ってます。濃ければ濃いほど苦手。

公式の問題と回答はここにあります。
IPAの公式過去問

ーーーーーーーーーーーーーーーーーーーーーーーーーーーーー
問０１　ウ
問０２　エウ
※内部割込みの要因となりうるのは演算のオーバフロー
問０３　ウイ
※SLCよりMLCの方が１セル当たりの記憶容量が多い
問０４　イエ
※PWM信号をアナログ音声信号に変調するにはローパスフィルタを用いる
問０５　ウ
問０６　ウ
問０７　ウ
問０８　エ
※ハッシュ表の検索時間はデータの個数にかかわらず一定
問０９　ウエ
※性能改善の為の分析に役立つツールをプロファイラという
問１０　ウア
※SELinuxはリソースへのアクセスを制限して影響を最小限にする機能
問１１　ウエ
※PLL　ループフィルタはINPUTと分周器の分母の席でOUTPUTを出す
問１２　イ
問１３　イア
※インクリメンタル型ロータリエンコーダ
位相はH-H、H-L、L-H、L-Lの4種類の組み合わせがあり、
90パルス×４＝３６０　なので1回転する間の分解能は１となる。

問１４　ウ
問１５　イ
問１６　イ
問１７　イ
問１８　ウイ
※共通鍵暗号方式で１００人がそれぞれの送受信で暗号化する場合は以下の計算で求める
９９＋９８＋９７・・・３＋＋２＋１＝４９５０
問１９　イ
問２０　ア
※操作に不慣れな人にやさしい設計をフールプルーフと言う
問２１　アエ
※リポジトリの構築理由は一元管理で保守作業の効率化と用語の統一
問２２　イア
※MVCは機能とヒューマンインタフェースの依存関係を弱めることによる
　アーキテクチャパターンの事
問２３　イ
問２４　イ
問２５　エ
ーーーーーーーーーーーーーーーーーーーーーーーーーーーーー

エンベデッド対策 平成２５年度午後１問２

歩行者ナビの問題です。相変わらず計算問題の正解率が低いです・・・

公式の問題と回答はここにあります。
IPAの公式過去問

ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー
設問１
（１）方角が判断できないため
（２）共有メモリ１から書き込んだ情報が共有メモリ２の情報で上書きされてしまう
　　　ナビゲーション情報の表示が行われない
　　　※共有メモリ１に書き込まれているナビゲーション情報が
　　　共有メモリ２の画像情報で上書きされてしまう事により、
　　　ナビゲーション情報の表示が行われない。
　　　なので、解答としてはそのことを書くべきだった。
（３）交差点までの直線距離：１９５
　　　交差点までの方位：西南西
　　　※現在位置と交差点までの差を求めて、その差を表の値を元に計算すれば
　　　よかった。
　　　緯度の差：35度42分36.5秒ー35度42分34.0秒＝0度0分2.5秒
　　　　　　　　30[ｍ/秒]×2.5秒＝75[m]
　　　経度の差：139度48分39.0秒ー139秒48分31.8秒＝0度0分7.2秒
　　　　　　　　25[ｍ/秒]×7.2秒＝180[m]
　　　この比率が、”1:2.4”であることから例にある三角比から
　　　　　　　　75[m]×2.6＝195[m]
　　　三角形の斜辺の向きから、16方位で西南西の方角を示していることがわかる。

設問２
（１）ａ．位置情報
　　　ｂ．歩数計
　　　ｃ．ＧＰＳ
　　　ｄ．加速度
　　　ｅ．地磁気
（２）現在位置　移動歩数　方角
（３）位置情報タスクがＧＰＳタスクから現在位置を取得できない場合に加速度情報から
　　　現在位置を取得するため

設問３
（１）ａ．画面表示しないので位置情報の更新処理が不要なため
　　　　　省エネモード中は現在位置の把握を行わないから
　　　※設問文中にある、「省エネモード中は、移動歩数の計測は継続するが、
　　　　位置情報を含むナビゲーションは実施しない。」とあるのでその事を記載する。
　　　ｂ．カメラの傾きを検出するために地磁気センサの情報が必要だから
（２）傾きが動作範囲を超えた場合にすぐに省エネモードに遷移するのではなく、
　　　一定の時間連続で動作範囲を超えた時に省エネモードに遷移するようにする。

ーーーーーーーーーーーーーーーーーーーーーーーーーーー
　　　　
午後の勉強はこの教材を使っています。
午後問題の勉強はノートに書きながらなので教材があるとだいぶ楽です。

エンベデッド対策 平成２５年度午後１問１

ガソリンエンジンの問題です。
すらすら解けた気がしましたが、しっかり計算問題は間違えました。

公式の問題と回答はここにあります。
IPAの公式過去問

ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー
設問１
（１）５８[回]　７０[回]
　　　※クランク角度はー３６０°～３６０°の範囲だから７２０°回転する
　　　※つまりパルスは７２回。ただし、カウントしない範囲が２０°分あるから、
　　　※７２－２＝７０[回]
（２）排気バルブが開いている期間
設問２
（１）タイマのカウント値が通常の３倍の値になった次の立ち上がりで検出する
　　　サイクル信号がＨｉｇｈで、割り込み処理でタイマ計測値を読み、
　　　直近の約２倍になるのを検出する
　　　※クランク角度が０°の時は、ＬｏｗからＨｉｇｈの立ち上がりの時であり、
　　　その直前がー２０°～－１０°であることからクランク信号が出ていない。
　　　ということを理解して、どんな時に何をして検出するのかを意識して
　　　書く必要がある。
（２）２７８　３３３３
　　　※以下のように考える
　　　・クランク角度が５０°の時、タイマ計測値が５００。
　　　・カウントクロックは１[MHz]。なので周期は１[μ秒]。
　　　・１０°移動する時間は５００×１[μ秒]＝５００[μ秒]。
　　　・クランク１回転は３６０°だから、
　　　　３６×５００[μ秒]＝１８０００[μ秒]＝１８[ミリ秒]
　　　・問題が１分間の回転数を求めているので、
　　　　６０[秒]÷１８[ミリ秒]＝３３３３．３３３
　　　・小数第１位を四捨五入するので答えは３３３３。

設問３
（１）ａ．クランク角
　　　ｂ．回転速度算出
　　　ｃ．バルブ可変量計算
　　　ｄ．モータ制御
（２）エンジン回転数、エンジンの負荷情報

プロセス名｜経過時間
ａ　　　　｜　　■■■
ｂ　　　　｜　　　　　■■■■■■■
ｃ　　　　｜　■　　　　　　　　　　■■■■■
ｄ　　　　｜　　　　　　　　　　　　　　　　　■
メイン　　｜

ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー

【AWS】仮想マシンの作り方（AMI）

最近セミナーでクラウドの話をよく聞くので何かやってみたいと思い、
1年間無料で試せるらしいので、まずやってみよう！ということで色々トライしています。
まずはAWSのEC2を使って、クラウド上にLinuxサーバを構築してみました。

■できる事
自分のPCからAWS上のLinuxサーバにログインする。

■用意するもの
・リモートログインするためのソフト(TeraTerm)

■やる事

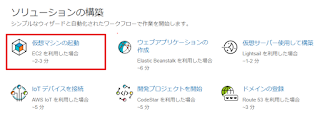

１．仮想マシンの起動を選択。これでEC2の画面に移ります。

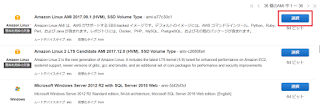

２．AMI(仮想マシンのイメージ)を選択。無料枠で使えるものに制限がありますが、

　　ここではAmazon Linux AMIを選択します。

３．次にインスタンスタイプの設定画面に移りますが、無料枠では1択でした。
　　細かい設定もできるかもしれませんがここはデフォルトのまま「確認と作成」
　　をクリックします。

４．次にインスタンス作成の確認です。特に変更をせず、「作成」を押します。

５．するとキーペアの確認画面に遷移します。ここでは後でTeratermから
　　ログインする際に必要なキーペアの情報を作成します。
　　「新しいキーペアの作成」を選択して、キーペア名を設定します。
　　ここはなんでもいいですが、例では「login_key」としています。

「キーペアのダウンロード」を選択し、「login_key.pem」を自分のPCに
　ダウンロードしておきます
　その後「インスタンスの作成」をクリックするとAMIの作成が始まります。

６．作成まで少し時間がかかる(数分)ので、インスタンスの表示をクリックして、

　　「インスタンスの状態」が「running」になっていることを確認したうえで、

　　IPアドレスを確認しておきます。

７．TeraTermの接続先をインスタンスの一覧に表示されていたIPアドレスにし、

　　「OK」をクリック。

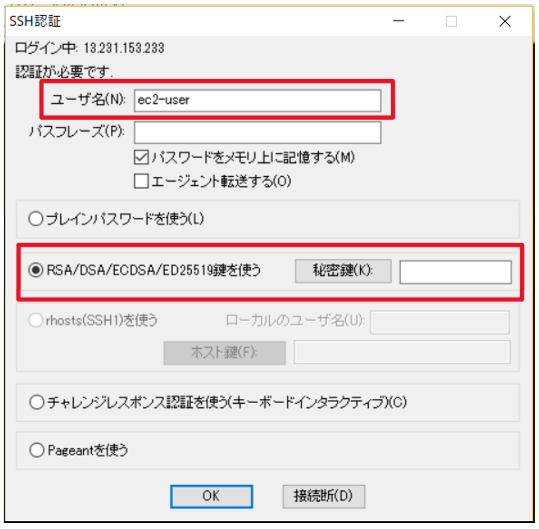

　　ログイン名に「ec2-user」、パスワードは未記入のまま、「鍵を使う」の

　　ラジオボタンを押して、先ほどダウンロードした秘密鍵を参照するようにして

　　「OK」をクリックします。

　　

　　※参照先のファイルを探す際に、ファイル名が「秘密鍵」でフィルタされて

　　いるので、「すべてのファイル(*.*)」に変更する必要があります。

８．ログイン成功！

エンベデッド対策 記述問題

午後問題の攻略において、記述問題は避けられない問題です。
対策をまとめます。

・文字数指定は気にせず、問われている内容に対する回答を的確に表現する。
　　・問われている事だけを記述する。
　　・回答は問題文から探し出す。


過去問の傾向では、以下のような事がよく問われるようです。
結局は似たような過去問を解くことが得点アップにつながるんじゃないかと思います。

　・システムの不具合の原因は何か？
　　→優先度の高いタスクに割り込まれる。
　　→ほかのタスクによってメモリの内容が書き換えられている。
　　→排他制御が関連している。
　　→処理能力が不足している。
　　→メモリ容量が不足している。
　　→スイッチでチャタリングが発生している。

　・利点は何か？
　　→処理が高速になる。
　　→効率が良い。
　　→省エネルギーである。
　　→システムの拡張性がある。
　　→保守がしやすい。
